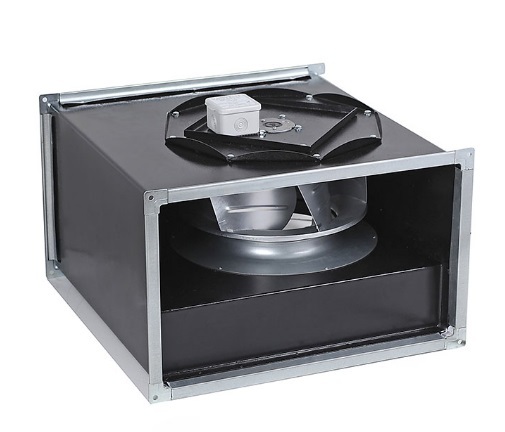

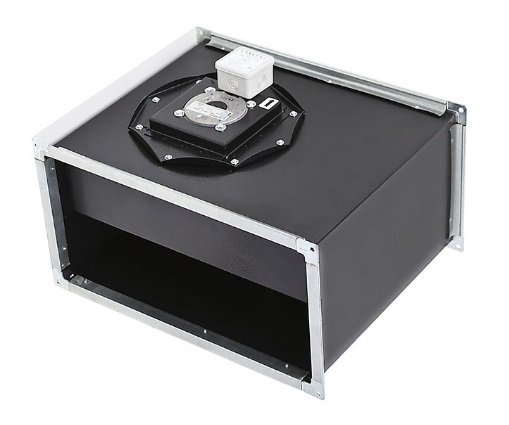

Вентилятор канальный ВанВент ВК-Н4 700х400 Е (WG) прямоугольный

ОБЩИЕ УКАЗАНИЯ

Центробежный канальный вентилятор выпускается нескольких типоразмеров и является продуктом высокотехнологичного производства. Изделие имеет стандартный размер, что позволяет смонтировать его непосредственно в воздуховоде. В вентиляторе использован электродвигатель с внешним ротором с насаженной на него крыльчаткой. Вентиляторы с маркировкой ВК-Н4 имеют рабочее колесо с назад загнутыми лопатками. Вентилятор применяется для устройства общеобменной вентиляции общественных зданий.

Вентилятор предназначен для эксплуатации в помещениях при температуре перемещаемого воздуха от -25°С до +60°С и относительной влажности до 80 %

Вентиляторы сертифицированы на соответствие требованиям ГОСТ 11442 (Р.3), ГОСТ 10616 (Р.3), ГОСТ Р 5976 (Р.3), ГОСТ Р 12.2.012, ГОСТ 12.1.003, ГОСТ Р 51402.

ТЕХНИЧЕСКИЕ  ХАРАКТЕРИСТИКИ

             График №1

РАЗМЕРЫ

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

ЗАПРЕЩАЕТСЯ:

- пользоваться повреждённым электрическим кабелем;

- использовать вентилятор при относительной влажности воздуха более 80%;

- использовать вентилятор при содержании в воздухе паров масла, взрывоопасных и едких газов;

- использовать вентилятор для перемещения сред с содержанием пыли и других твёрдых примесей более 50 мг/м3.

- использовать вентилятор в местах, где на него может попасть вода.

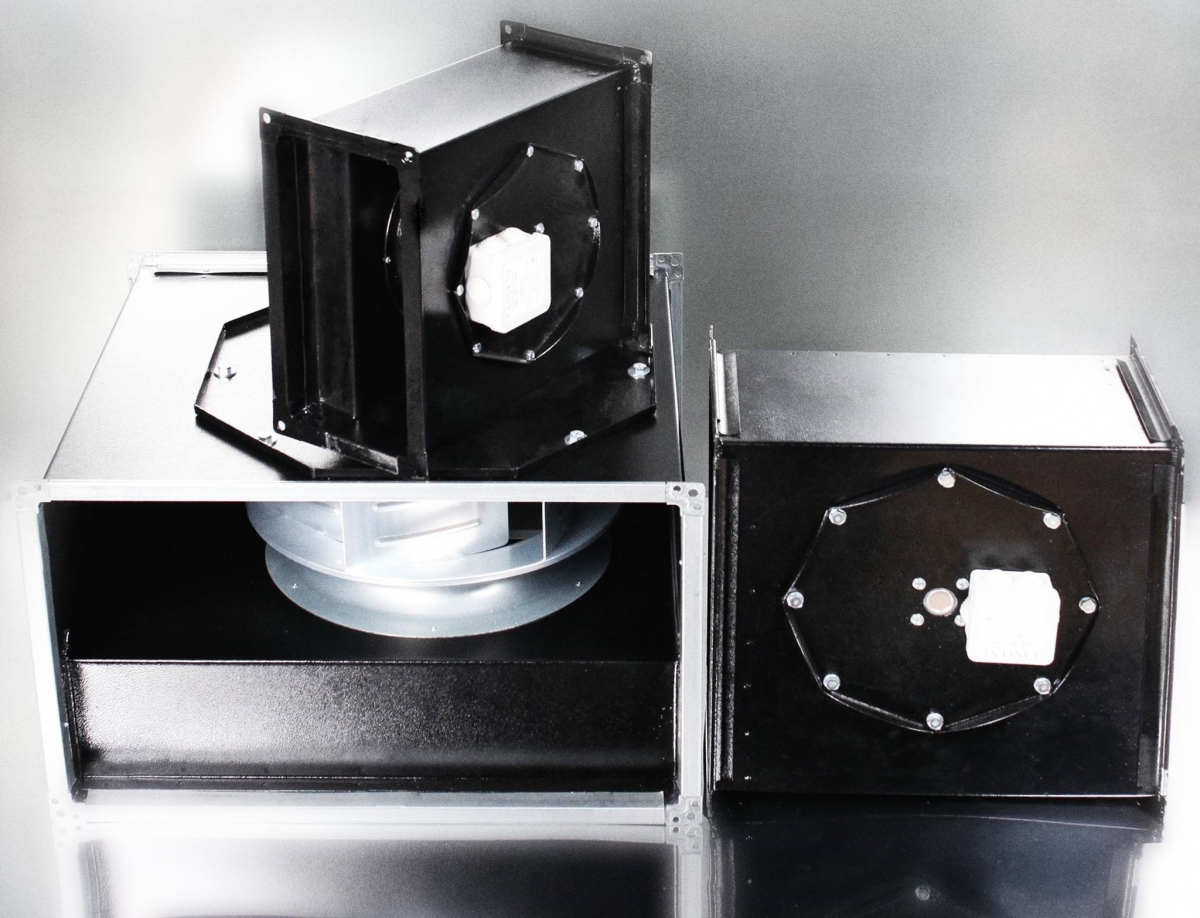

УСТРОЙСТВО ВЕНТИЛЯТОРА

Корпус: Изготавливается из оцинкованной стали

Диаметр крыльчатки: 450 мм.

Мотор-колесо, двигатель: LXFB4E450/160-M137/70 трёхфазный электродвигатель с внешним ротором.

Соединительная коробка: изготавливается из ПВХ пластика.

ПОДГОТОВКА К РАБОТЕ

Вентилятор должен быть соединен с источником электрического тока посредством выключателя, с расстоянием между разомкнутыми контактами не менее 3 мм.

Для подсоединения электрического кабеля к вентилятору необходимо:

- оголить концы проводов электрического кабеля и подсоединить их к клеммной колодке;

- монтаж электрического кабеля выполнить согласно схеме подключения,

- удостовериться, что все винты клеммной колодки зажаты и под них не попала

изоляция кабеля.

В случае, если вентилятор находится на складе и не используется в течение более, чем шести месяцев, то необходимо провести проверку сопротивления изоляции, которое должно быть более 20 МОм.

Питающий кабель и двухполюсной выключатель не входят в комплект поставки.

Все монтажные работы проводить при отсутствии напряжения.

ЗАПУСК УСТРОЙСТВА

Перед запуском проверьте:

·                Напряжение, заземление

·                Крыльчатку вентилятора: крыльчатка должна свободно вращаться. Направление вращения должно совпадать со стрелкой на корпусе либо крыльчатке вентилятора (правое).

·                Равномерность работы двигателя после пуска, отсутствие перегрева, необычных шумов, замедления движения и т.д.

УСТАНОВКА

1. Закрепите вентилятор с помощью крепёжных элементов, выдерживающих нагрузку не менее 5000 Н (в комплект поставки не входят). Необходимо изолировать корпус вентилятора от прямого контакта с крепежными элементами с помощью виброизолирующего материала.

2. Закрепите воздуховод на корпусе вентилятора. При соединении вентилятора с воздуховодом используйте виброизолирующие гибкие вставки.

Правила установки:

1. Используйте вентилятор для установки внутри помещения.

2. Длина вентиляционного канала до поворота должна примерно в четыре раза превышать диаметр крыльчатки.

ГАРАНТИЯ и ОТВЕТСТВЕННОСТЬ

Гарантия со дня покупки 1 (один) год.

Производитель гарантирует исправную работу оборудования согласно эксплуатационно-техническим условиям, указанным в гарантии. Гарантия дается на механические неисправности электродвигателя, а также на дефектные части корпуса вентилятора.

Гарантийное обслуживание не осуществляется в случаях:

·               Механических повреждений

·               Загрязнений

·               Внесения конструктивных изменений

·               Действий, связанных с неправильным содержанием и неправильной чисткой оборудования

·               Аварий, стихийных бедствий, воздействия атмосферных явлений

·               Несоблюдения условий хранения и транспортировки

·               Некомпетентного ремонта

·               Неправильной установки и эксплуатации оборудования

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

·                Перед очисткой вентилятора отключите его от источника тока.

·                Не мойте водой электрические части вентилятора.

·                Вытирайте вентилятор влажной мягкой тканью, избегайте воздействия на вентилятор растворителей.

Производитель оставляет за собой право вносить изменения в конструкцию для улучшения потребительских свойств товара без уведомления потребителя.

ПРАВИЛА ХРАНЕНИЯ

Вентилятор следует хранить в сухом помещении, с температурой воздуха от  -40°С до +40°С. Особых условий для утилизации не требуется.

ТРАНСПОРТИРОВАНИЕ

Вентилятор допускается транспортировать в индивидуальной упаковке всеми видами транспорта, обеспечивающими защиту от попадания влаги, при температуре воздуха от -40°С до +40°С. Не допускайте ударов или ударных нагрузок.
